315噸拉伸液壓機根據工件特點分為315噸單動薄板拉伸液壓機、315噸雙動薄板拉伸液壓機。文中是山東威力重工為客戶設計定做的一款315噸液壓拉伸機,采用三梁四柱式單缸結構設計,配有拉伸模具,可通過模具,特別適用于薄板拉深和不銹鋼、薄板壓制成形?;顒?dòng)梁板二段速度控制:空載快速、慢速靠模拉深,對于產品的出產成功率大大提高,降低產品廢品率。315噸液壓拉伸機亦適用于金屬行業可塑性材料的壓制工藝。如薄板拉深、翻邊、沖孔、成型、調直等工序,也可用于金屬冷擠壓工藝。

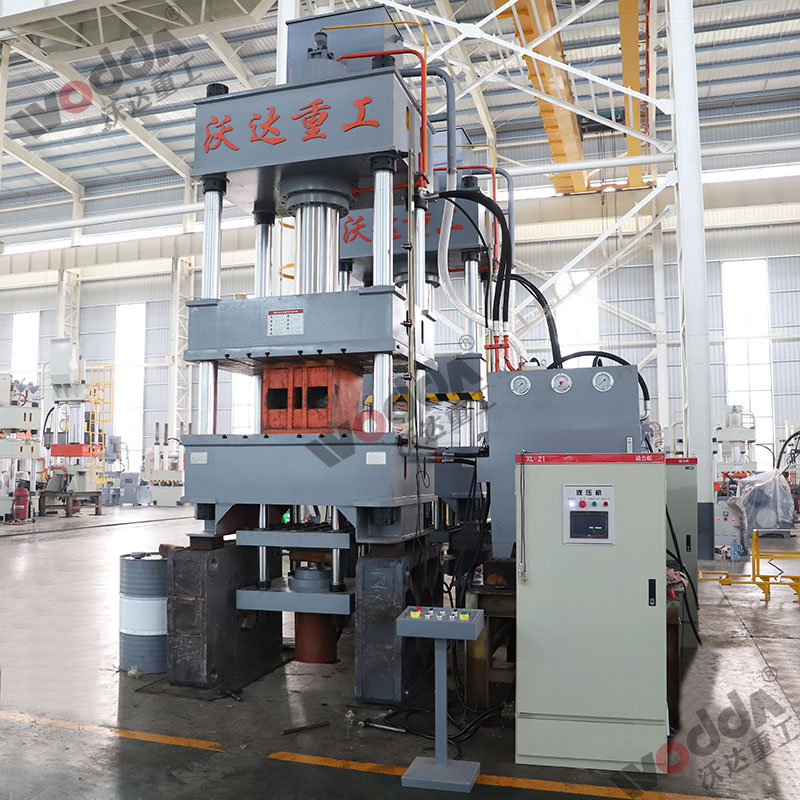

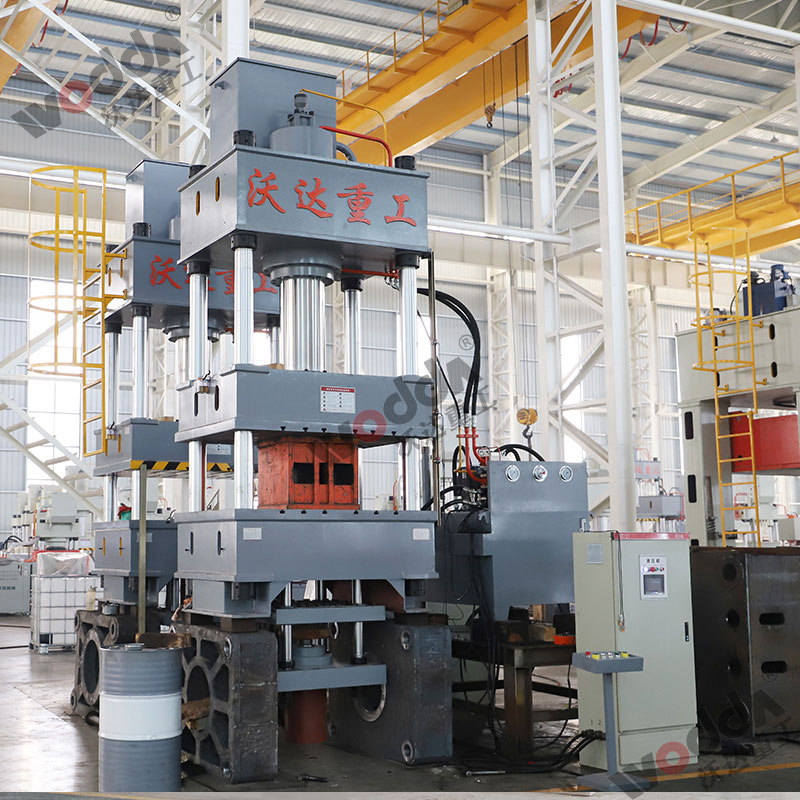

315噸拉伸液壓機車間實拍圖:
315噸拉伸液壓機的特點:
1、四柱式結構性能簡單、經濟、實用;連體式結構,占地小,運輸方便;
2、液壓控制采用整體式插裝閥集成系統,減少了泄露點,動作可靠,使用壽命長;
3、采用PLC控制的電氣系統結構緊湊,工作靈敏、可靠,柔性好;
4、工作壓力、行程可在規定范圍內按工藝要求調節,操作簡便;
5、具有調整、雙手單次循環、連續工作三種操作方式;
6、通過操作面板選擇,不僅可實現定程、定壓兩種成型工藝,而且可實現有墊、無墊、頂出三種工藝操作循環。
7、配備冷卻裝置、光幕安全保護裝置;
8、選配觸屏式工業顯示屏和PLC可編程控制系統;
9、配備快速行程充液裝置。

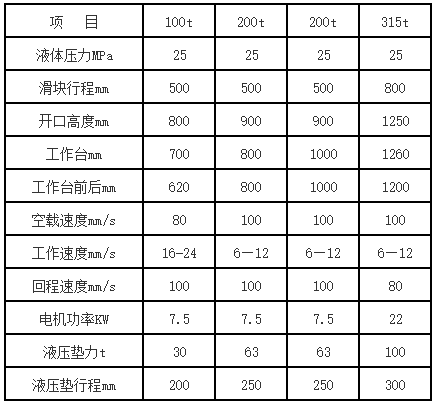

315噸拉伸液壓機參數:
工作原理:
315噸拉伸液壓機通過高壓油泵,電機及各種壓力閥,控制系統組成的動力機構。它在電子裝置上面的控制下,啟動電源,油泵及各種液壓閥開始運作,各種閥配件控制油的方向,速度,壓力,并執行各種不同的功能。通過又單向閥,由不可返回,溢流閥,順序等等。保護液壓回路等作用。
液壓泵主要通過機械能轉換來液壓能,使快速油缸產生壓力。完成淺拉深,成型,翻邊等操作。
工藝流程:
315噸拉伸液壓機對金屬件或非金屬零件有先壓件、壓件之后下壓成型、然后通過模具淺拉深,后取料整形,跑遍,有需要的可以進行切邊操作。
安全操作規程:
1、工作前必須穿戴好勞動保護用品,檢查液壓機否完好,嚴禁在不正常情況下工作。
2、檢查拉伸銷固定裝置是否緊固,拉伸銷是否變形,無任何異常后調整拉伸絲桿符合預拉伸瓶體尺寸。
3、預拉伸瓶體,并對實際測量瓶體尺寸,都符合尺寸要求后方可正式工作。
4、定期檢查油缸內液壓油情況,油質出現問題或油位達不到總高度三分之二時及時換油或加油。
5、工作完畢后清理設備及地面衛生,并記錄好工序傳遞單。
山東沃達重工有限公司是一家專注于大中型鍛壓機床設備研發、生產和服務的拉伸液壓機廠家,主要產品有四柱液壓機,封頭拉伸液壓機,不銹鋼拉伸液壓機,薄板拉伸液壓機等生產制造,并提供相關拉伸液壓機技術服務,歡迎電詢拉伸液壓機型號與價格,咨詢電話:18963222388
