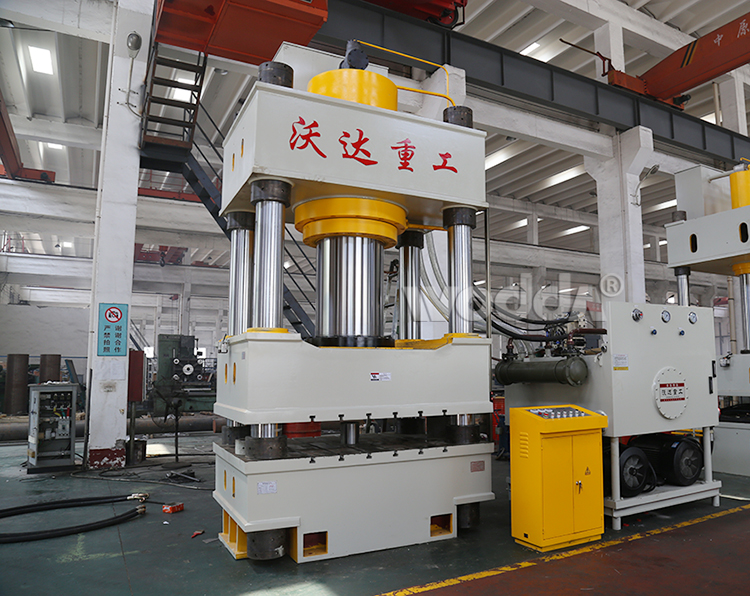

800噸三梁四柱油壓機(YW32-800T)是山東沃達重工生產的一款熱銷產品同時時一款四柱拉伸油壓機，機身采用三梁四柱式結構，主要由：上橫梁、滑塊、工作臺、四根立柱、主缸、電氣系統及液壓系統等組成。簡單、經濟、實用，結構緊湊，動作靈敏可靠，速度快，能耗小，噪音低，壓力和行程可在規定的范圍內任意調節，操作簡單。
800噸三梁四柱油壓機適用領域：
800噸三梁四柱油壓機適用于金屬材料的壓制工藝，如:金屬?zèng)_壓彎曲、翻邊、薄板拉伸和金屬零件的壓裝、校正、冷擠等，還可實現塑料制品、粉末制品的壓制成型工藝；所有拉伸及彎曲、成型等工藝；金屬或非金屬零件的壓印、成形、淺拉伸、整形、覆模及切邊等；可壓制的典型產品有不銹鋼洗手槽、浴池、鍋爐封頭、、像框、餐具、標牌、鎖具、五金零件等；還適用于船舶、航空、航天等領域。
800噸三梁四柱油壓機液壓缸工藝：
1、缸底、鋼筒、活塞、活塞桿整體鍛打，材料：45#鋼。
2、活塞導向套、支撐導向環鑲注磷銅代替?zhèn)鹘y(tǒng)的尼龍材料，大大的提高了導向的穩定性和耐磨性。
3、活塞桿離了氮化，表面滲碳淬火，深度：0.03mm~0.04mm，電鍍硬鉻，層厚0.04mm~0.05mm。
4、立柱采用45#中碳鋼，進行調質處理，表面淬火處理，電鍍硬鉻層厚0.04mm~0.05mm。
800噸三梁四柱油壓機液壓系統介紹：
1.液壓裝置
1.1 液壓動力站安裝形式：安裝在主機右側面地上，盡量減小噪音。
1.2 液壓動力站裝有油的過濾裝置。隔板將吸油區和回油區分開，加油口有過濾器，保證液壓油清潔度。
1.3 油箱液面高度由液體液位計顯示。
1.4 油缸充液系統：充液閥安裝于油缸底部，結構是常閉自吸式，滑塊快速下行時，靠自重下降吸開充液閥，從充液油箱吸油。
1.5 管路選耐高壓無縫鋼管，管頭處采用高壓油管連接。
2.液壓控制系統
2.1 液壓系統工作壓力為25MPa ，元件額定壓力為31.5MPa 利于提高液壓系統零部件的壽命。
2.2 高壓主油泵選用國產優質---軸向柱塞泵，由電機驅動。通常主油泵電機組臥式安裝。
2.3 液壓控制系統采用二通插裝閥集成系統。具有油阻小、通流量大、抗污染、響應快、安全可靠性高以及控制方式靈活和維修方便維修方便等優點。
2.4 二通插裝閥集成設計，布局合理，便于制造，非常方便調試和維修。
2.5 液壓控制系統分別實現下列主要功能：
a)泵頭控制回路——由單向閥、溢流閥組成，實現系統建壓和控制主泵過載、卸荷。
b)主缸加壓回路——由二通插裝閥及其先導電磁控制，實現壓機加載力的無級調節。
C)壓力設定回路——由主系統壓力閥調節，實現頂出缸的動作。
800噸三梁四柱油壓機技術參數：
| YQ32系列800T三梁四柱油壓機 | ||||
| 項 目 | 800t-A | 800t-B | 800t-C（雙缸） | 800t-D |
| 液體最大工作壓力Mpa | 25 | 25 | 25 | 25 |
| 滑塊有效行程mm | 400 | 900 | 900 | 900 |
| 最大開口高度mm | 1200 | 1500 | 1500 | 1500 |
| 工作臺有效面積 mm*mm | 1200*1000 | 1600*1600 | 2200*1600 | 1500*1500 |
| 空程下降速度 mm/s | 100 | 100 | 100 | 100 |
| 壓制速度mm/s | 5—12 | 5—12 | 5—12 | 5—12 |
| 回程速度mm/s | 60 | 60 | 60 | 60 |
| 電機功率KW | 45 | 45 | 45 | 37*2 |
| 油泵排量mL/r | 160 | 160 | / | / |
| 頂出力t | 100 | 100 | 100 | 125 |
| 頂出行程mm | 350 | 350 | 350 | 350 |
800噸三梁四柱油壓機功能：
1、計算機優化結構設計，三梁四柱式機構，簡單、經濟、實用。
2、液壓控制采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連接管路與漏泄點。
3、獨立的電氣控制系統，工作可靠，動作直觀，維修方便。
4、采用按鈕集中控制，具有調整、手動和半自動三種操作方式。
5、通過操作面板選擇，可實現定程、定壓二種成形工藝，并具有保壓延時等功能。
6、滑塊的工作壓力、空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。
附加配件：
1、移動工作臺
2、沖裁緩沖裝置
3、壓邊滑塊、液壓墊四角分別調壓裝置（拉伸不對稱零件）
4、光電保護裝置
5、換模用浮動導軌和滾動托架
6、模具快速夾緊機構
7、行程、壓力、速度數顯數控裝置
8、觸摸工業顯示屏
9、液壓系統加熱、冷卻裝置。
沃達重工，高新技術企業，油壓機生產廠家，ISO9001質量管理體系和歐盟CE認證企業，榮獲多項國家專利。為您提供油壓機一站式解決方案。
