2500噸封頭拉伸液壓機是山東沃達重工根據客戶需求量身定制的一款大型2500噸三梁四柱液壓機，機身部分采用三梁四柱液壓機結構，利用3D建模和計算機有限元分析技術設計。主油缸和四個（或者六個、八個）壓邊缸均安裝在上橫梁，主油缸為拉伸缸，通過滑梁上預留的通孔，并連接活塞頭；壓邊缸與滑梁相連，通過滑梁帶動環形壓邊模具產生壓邊力。因此也被業內稱為非抵消式封頭拉伸機。

2500噸三梁四柱液壓機的電控系統采用伺服+PLC控制，配備工業觸屏式顯示器，可以觸屏讀取和設定各項參數，并與高精度壓力傳感器和位移傳感器相聯，能夠?qū)崿F(xiàn)手動和半自動兩種操作模式，全面考慮到各種生產工藝環節要素，實現生產效率和人性化雙贏。

2500噸封頭拉伸液壓機車間實物展示：

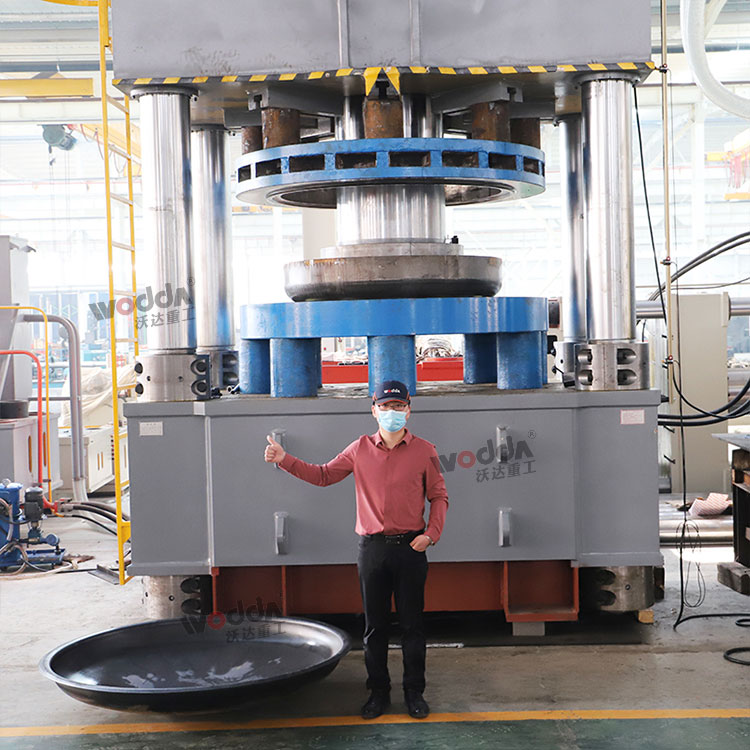

2500噸封頭拉伸液壓機

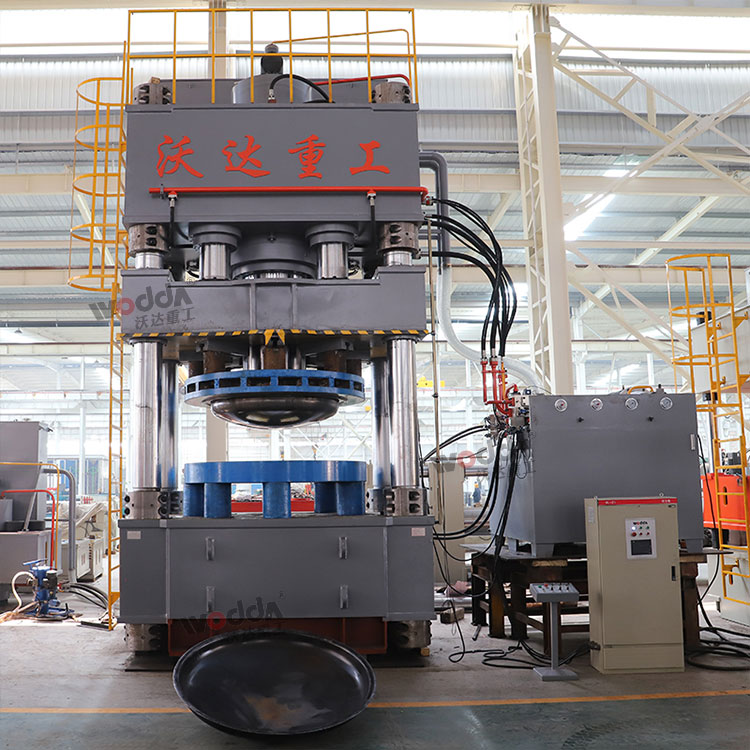

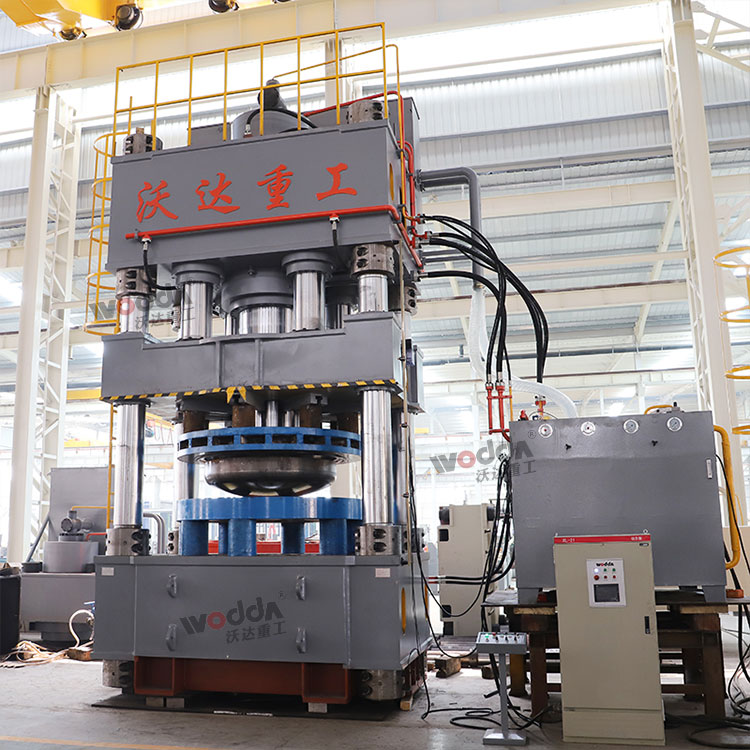

2500噸三梁四柱液壓機車間實拍

2500噸封頭拉伸液壓機客戶來廠試機

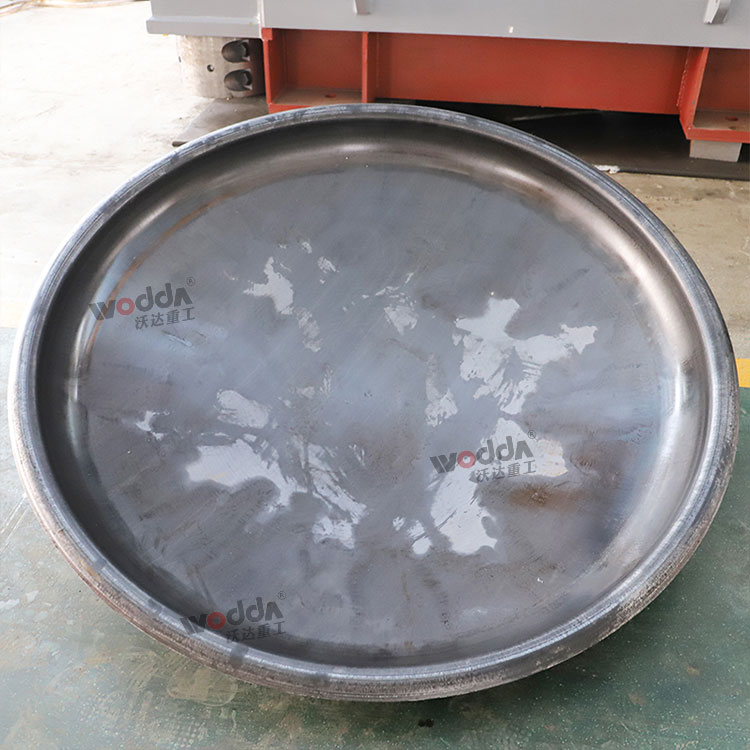

封頭

封頭拉伸液壓機的特點：

1、四柱式結構，整體強度高，拆卸模具方便；

2、拉伸力與壓邊力可單獨設定，成形過程可控；

3、工作壓力、工作速度可根據客戶工藝自由調整，適合多種規格封頭批量生產；

4、液壓控制采用插裝閥集成系統，減少了泄漏點，動作可靠穩定，使用壽命長；

5、采用PLC控制系統，結構緊湊，工作靈敏、可靠，柔性好；

6、封頭拉伸液壓機采用先進的液壓傳動系統，性能穩定，壓力可調，通過跟換模具的方式，來實現生產不同形狀和規格的封頭，是一款用途廣泛的四柱液壓機。

7、封頭拉伸液壓機主要特點是主油缸（即拉伸缸）連接在上梁且穿過滑梁中間預留的通孔，與滑梁不相連，作用在料板上形成拉伸力；而滑梁在壓邊油缸的推動下，通過壓邊模具對料板形成壓邊力。壓邊油缸數量一般為4個、6個、8個、12個等，通過法蘭與滑梁連接。

2500噸三梁四柱液壓機技術參數：

設備型號：YQ32-2500T

公稱壓力：25000KN

系統壓力：25Mpa

滑塊行程：1500mm

開口高度：1900mm

臺面尺寸：2300*2300mm

注：以上參數僅供參考，機器實際參數請以山東沃達重工史經理18963222388（微信同號）技術方案為準。

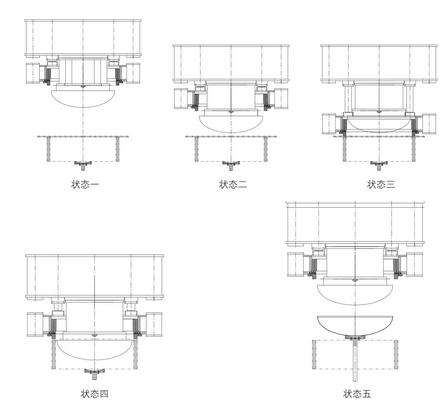

封頭拉伸液壓機拉伸運動流程圖所示，狀態一為液壓機初始位置，狀態二為拉伸滑塊和壓邊滑塊在拉伸缸的驅動下一起快速接近工件，狀態三為拉伸滑塊不動，壓邊滑塊下行壓邊圈壓住工件，狀態四為壓邊滑塊不動（有壓邊力）拉伸滑塊下行拉伸工件，狀態五為拉伸滑塊、壓邊滑塊退回到位，頂起旋轉裝置頂起工件。其工藝流程為：液壓機初始位置→拉伸滑塊與壓邊滑塊一起快降→壓邊滑塊單獨快降→壓邊滑塊加壓→拉伸滑塊下行拉伸工件→保壓延時及卸壓→拉伸滑塊壓邊滑塊回程→頂起旋轉裝置頂起工件→（工件移走后）頂起旋轉裝置退回。頂起旋轉裝置頂出起始時間可由滑塊的回程中設定的位置激發，以提高工作頻次。

封頭拉伸液壓機拉伸流程圖

山東沃達重工機床有限公司可根據客戶要求定做生產100T至5000T各種規格的成型機、液壓機、油壓機、壓力機，根據客戶要求定制油缸行程、設備開口高度、設備噸位、設備工作臺面大小、工作速度等。使用戶采購到合理的設備，豐富的制造經驗，精湛的生產技術，先進的生產工藝，精良生產設備，制造出質優價廉的產品。贏得了廣大客戶的信賴。竭誠歡迎廣大用戶隨時來公司考察試機。
